COMO LER PROJETOS ELÉTRICOS RESIDENCIAIS?
Os projetos elétricos fazem parte da documentação de uma instalação elétrica, auxiliam nas etapas de execução, utilização e manutenção da rede, de acordo com a norma NBR 5410 – Instalações elétricas de baixa tensão, os documentos obrigatórios são conforme exposto no item 6.1.8.1:
A instalação deve ser executada a partir de projeto específico, que deve conter, no mínimo:
- plantas;
- esquemas unifilares e outros, quando aplicáveis;
- detalhes de montagem, quando necessários;
- memorial descritivo da instalação;
- especificação dos componentes (descrição, características nominais e normas que devem atender); f) parâmetros de projeto (correntes de curto-circuito, queda de tensão, fatores de demanda considerados, temperatura ambiente etc.).
Portanto quando você tiver contato com um projeto elétrico ele deverá conter os itens acima, as plantas baixas devem mostrar o posicionamento dos pontos elétricos (tomadas, luminárias, interruptores, quadros de distribuição, etc), o caminho dos eletrodutos, seu tipo, diâmetro e sua forma de instalação (piso, parede, laje etc.), o número dos circuitos e suas potências, a legenda de fiação indicando a função de cada condutor, número do circuito e potência.
Todo projeto deve conter uma legenda de simbologias elétricas e de telecomunicações se houver e todos os pontos presentes no projeto devem estar contidos na legenda para facilitar a interpretação do pessoal da obra que irá executar essa instalação. Cada símbolo na legenda tem uma descrição e também informa a altura do ponto e forma de instalação, dessa forma fica fácil identificar esses pontos na planta baixa e saber a que se refere.

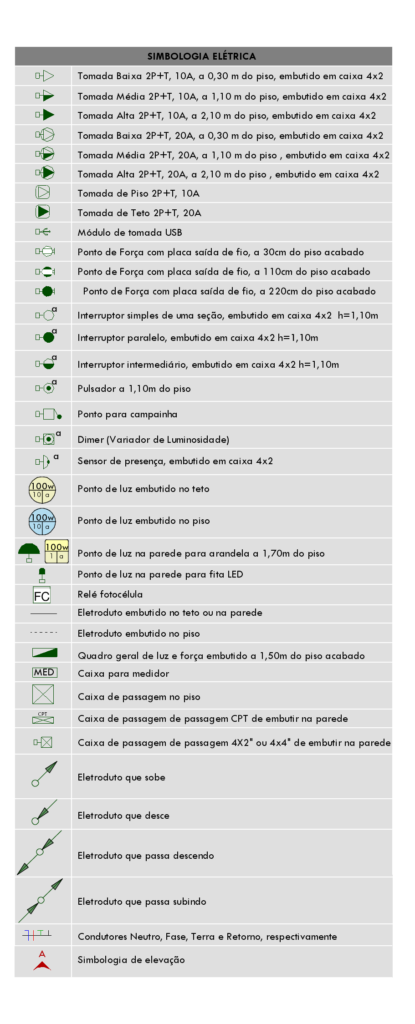

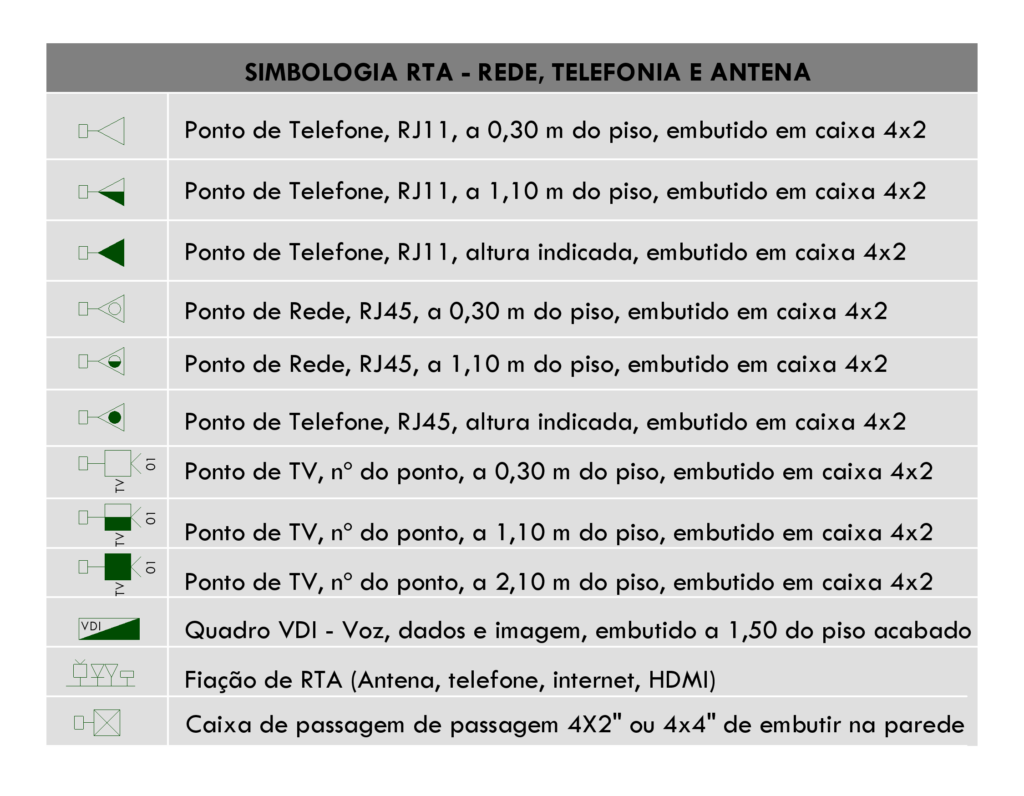

Sabendo fazer essa interpretação da legenda você já vai conseguir entender quase 100% do projeto, então vamos lá. Nas imagens abaixo nós temos as legendas para as instalações elétricas e as instalações de telecom, e uma informação importante sobre essas simbologias é que a norma NBR 5444 – Símbolos elétricos para instalações elétricas foi cancelada e não foi substituída por nenhuma outra, portanto não há norma brasileira para simbologias elétricas.
E o que isso significa? Significa que você projetista pode criar as suas próprias simbologias da maneira como quiser e achar interessante para o seu projeto desde que todas elas estejam na legenda.
Na primeira linha nós temos a simbologia para tomada baixa 2P+T 10A, a 0,30m do piso, embutida em caixa 4×2”, abaixo delas nós temos uma simbologia triangular com o meio preenchido, para representar uma tomada média, em seguida uma tomada alta, as simbologias são diferentes para representar o mesmo componente instalado em alturas distintas. Bem simples fazer essa interpretação da legenda não é mesmo?

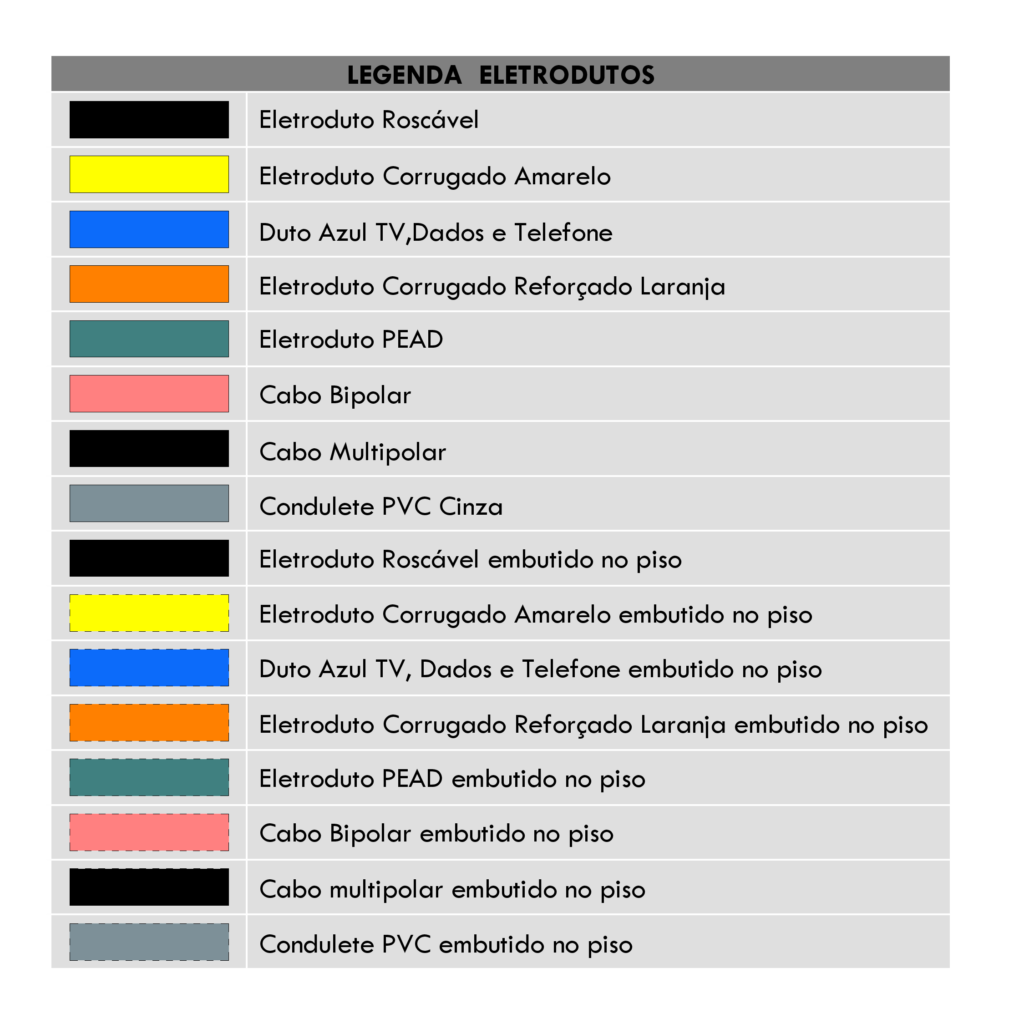

Também colocamos no projeto uma legenda de eletrodutos para indicar qual é o tipo que está sendo utilizado e sua forma de instalação, pois no Revit os eletrodutos e outros componentes são representados com o tamanho e cores reais aos que são utilizados na obra.
Agora faça esse exercício, se você tiver um projeto elétrico próximo de você, antes de tudo leia a legenda para entender do que se trata cada símbolo.
