COMO DIAGRAMAR PRANCHAS DE UM PROJETO ELÉTRICO
Você já deve ter visto pranchas belíssimas de projetos de arquitetura, enquanto que os projetos elétricos nunca tiveram essa característica. Porém hoje com os projetos desenvolvidos em BIM é possível extrair imagens com uma grande riqueza de detalhes e fazer uma entrega encantadora de um projeto elétrico para o seu cliente. Dessa forma podemos diagramar as pranchas para que fiquem bonitas e organizadas, assim como os projetos de arquitetura.
+ O QUE É DIAGRAMAÇÃO DE PRANCHAS?
Diagramar significa dispor graficamente os elementos da peça gráfica, ou seja, todos os desenhos técnicos, ilustrações renderizadas e fotografias que farão parte da prancha do projeto. Eu vejo a diagramação de pranchas como montar um quebra cabeças, você espera um resultado final agradável, com todas as peças alinhadas e posicionadas corretamente.
+ ORGANIZANDO OS ELEMENTOS NA PRANCHA
A primeira característica das pranchas de um projeto elétrico são o tamanho, costumamos trabalhar com pranchas em tamanho A1 (841x594mm), pois são mais fáceis de manusear na obra. Pranchas em tamanho A0 (841x1189mm) também podem ser utilizadas quando a residência possui uma área muito grande, porém são mais difíceis de manusear na obra.

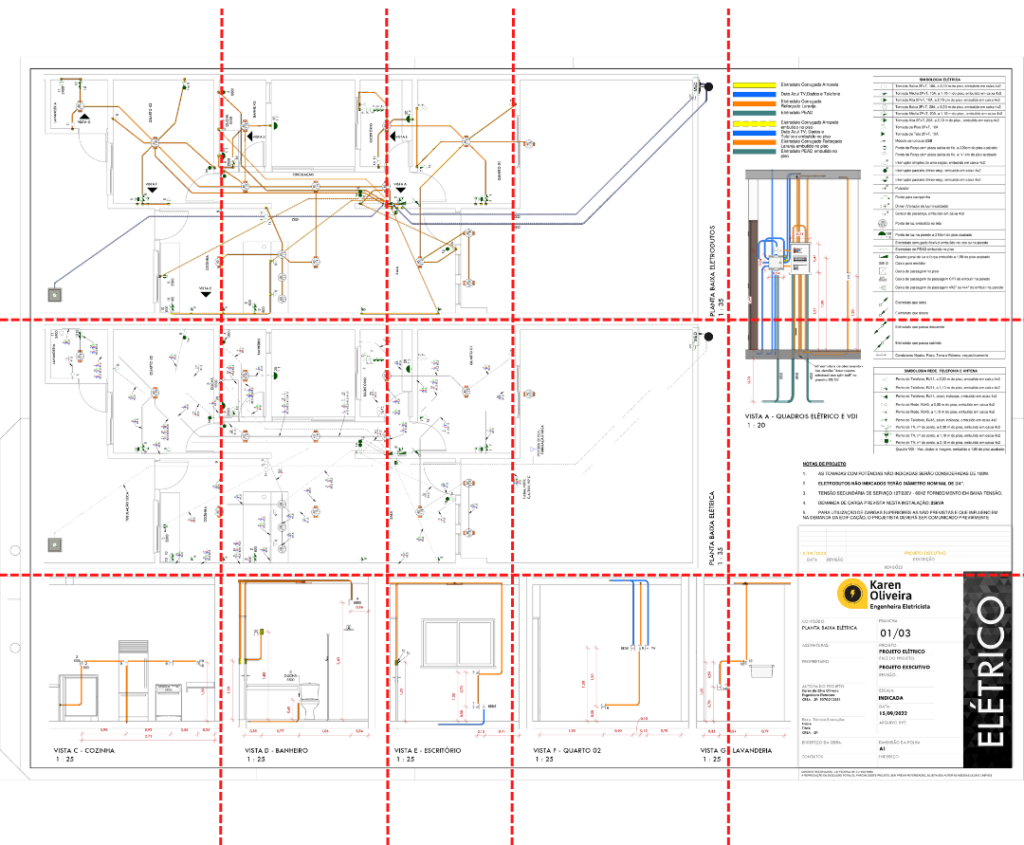

Na organização da prancha devemos sempre tentar manter o alinhamento na vertical e na horizontal de todos os elementos, como plantas baixas, elevações, vistas 3D e legendas. Note que na imagem 1 temos duas plantas baixas alinhadas verticalmente, a primeira contém as informações dos eletrodutos, iluminação e tomadas, já a segunda planta contém as informações da fiação e circuitos.
As elevações foram posicionadas abaixo das plantas baixas, a primeira da esquerda para a direita alinhada verticalmente com as plantas baixas e alinhada horizontalmente com as demais elevações. E na lateral direita temos mais uma elevação que mostra os detalhes dos quadros elétricos e as legendas com as simbologias das instalações elétricas, rede de dados, eletrodutos e notas.
Imagem 1

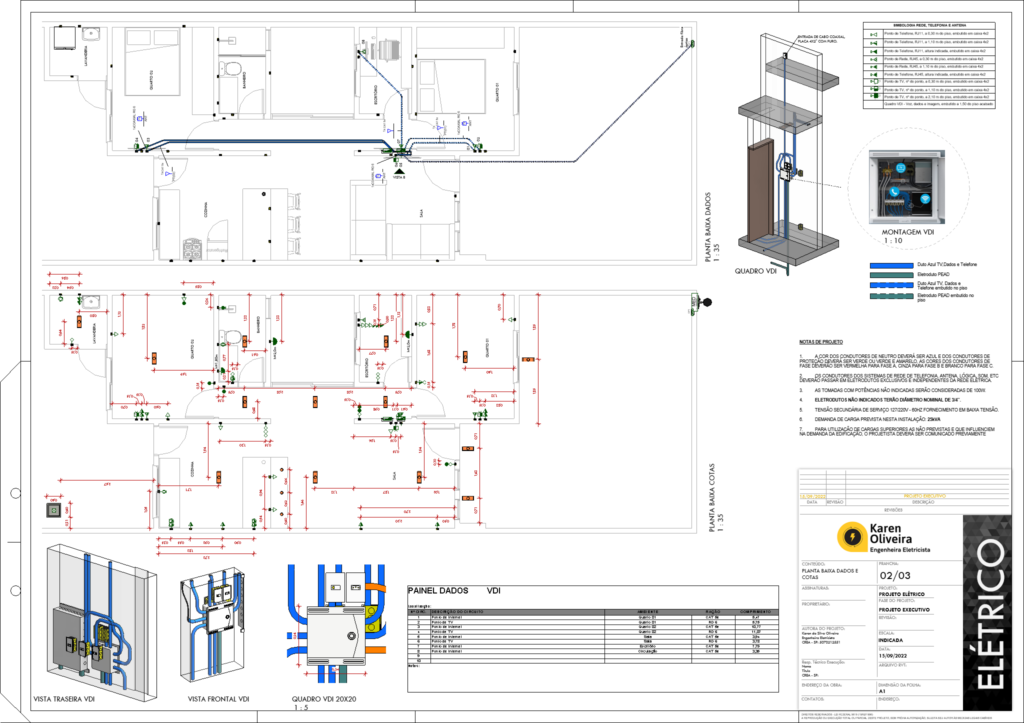

Imagem 2
+ ITENS DE UM PROJETO ELÉTRICO DE ALTO NÍVEL
Os principais itens que não podem faltar nas pranchas de um projeto elétrico de alto nível são:
Plantas baixas: Com indicação da infraestrutura, eletrodutos e caixas de passagem, fiação e circuitos. Plantas mostrando somente a infra de rede, telefonia e antena, separada da rede elétrica e planta baixa com cotas.
Elevações: Vistas das paredes com mais de 3 pontos elétricos indicando as alturas das tomadas em relação ao piso e distância em relação as paredes (pegue sempre uma referência de elemento fixo, como paredes, janelas e portas).
Vistas 3D: As vistas 3D ficam em terceira posição em relevância no projeto, pois elas nem sempre podem ser cotadas para auxiliar na obra, portanto costumo gerar vistas 3D dos quadros elétricos e quadros VDI – Voz, Dados e Imagem.
Quer aprender mais sobre projetos elétricos? Entre para a lista de espera do curso Revolução Elétrica Projetos em BIM.
